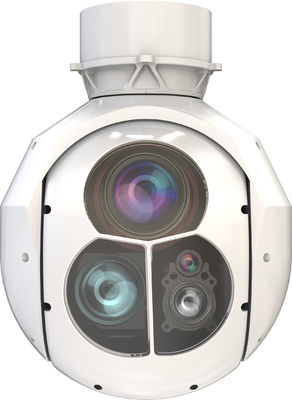

200MM Δύο άξονες 3Αισθητήρες Ηλεκτρο-Οπτική Κούπα για Παρακολούθηση και Αναγνώριση



Αυτό το EO Pod είναι μια μονάδα δύο άξων, δύο καρέ, που διαθέτει ενσωματωμένη τηλεοπτική κάμερα συνεχούς οπτικής ζουμ 30x, μια ενδιάμεση κύμα ψύξης ενδοκόκκινης απεικόνισης και έναν φωτιστή λέιζερ.Περιλαμβάνει ενσωματωμένες ενότητες κατά της καθυστέρησηςΤο QG-200T χρησιμοποιείται κυρίως σε εφαρμογές παρακολούθησης, όπως απεικόνιση, ανίχνευση, τοποθέτηση, καθοδήγηση, παρακολούθηση,και αναγνώριση αντικειμένων εδάφουςΟ σχεδιασμός του καλύπτει ένα ευρύ φάσμα λειτουργιών, συμπεριλαμβανομένης της επιθεώρησης γραμμής, της έρευνας ατυχημάτων, της αντιμετώπισης έκτακτης ανάγκης, της συλλογής αποδεικτικών στοιχείων από την επιβολή του νόμου,καθώς και δραστηριότητες κατά της τρομοκρατίας και των ταραχών.

Παράμετρος των 2 άξονων 3 αισθητήρων Ηλεκτροφυσική κάψουλα για παρακολούθηση και αναγνώριση αντικειμένων



Υπηρεσία		Τηλεόραση
Πεδίο πορείας N×360°		Τραγούδι	00,4 μm ̇ 0,9 μm
Περιοχή κλίσης -120° ̇ 40°		Ποσοστό ανάλυσης	1920×1080
σταθερότητα στην ακρίβεια ≤ 100urad ((2°/1Hz,1°/2Hzδιακύμανση συχνότητας)		Εστιακό μήκος	F=4,3 ∆129 mm
Γωνιακή μέτρησηΣτεκότητα ≤1mrad		Γωνία θέασης	630,7° ̇ 2,3°
Γωνιακή ταχύτητα ≥ 60°/s		Οπτική ζουμ	30X
Γωνιακή επιτάχυνση ≥ 150°/s2		Πεδίο ανίχνευσης	Άνθρωπος 6 χλμ, όχημα 15 χλμ.
Παρακολούθηση μεμονωμένου αντικειμένου		Απόσταση αναγνώρισης	Άνθρωπος 2 χιλιόμετρα, όχημα 8 χιλιόμετρα
Στόχος Τύπος γενικοί στόχοι		IR
Ταχύτητα παρακολούθησης ≥32pixel/φρέμα		Τραγούδι	3 μm5 μm
Ταχύτητα τυπώματος ενημέρωσης ≥50FPS		Χρόνος ψύξης	≤6 λεπτά
Πολλαπλά αντικείμεναν		Ποσοστό ανάλυσης	640×512
Αντικείμενο Τύπος ανθρώπου, οχήματος, πλοίων, αεροσκαφών		Πικέλια	15 μm
Επαναφορά ≥ 90%		Εστιακό μήκος	Ζουμ 220mm/F4.0
Ακριβότητα ≥ 80%		Γωνία οπτικού πεδίου	130,75° ∼2,5°
Ελάχιστο μέγεθος στόχου 32×32 @1080P		Πεδίο ανίχνευσης	Άνθρωπος 4,6 χλμ, όχημα 20,0 χλμ
Στόχος παρακολούθησης ποσότητα ≥ 20		Απόσταση αναγνώρισης	Άνθρωπος 1,1 χλμ, όχημα 5,0 χλμ.
Ποσοστό μετάβασης παρακολούθησης ≤15%		Λάιζερ Πεδίο Αναζητητής
Ταχύτητα μετάβασης παρακολούθησης ≥20FPS		Τραγούδι	1064nm
Μέγεθος διεπαφής		Ενέργεια παλμού	40mJ
Μέγεθος ≤Φ200mm×260mm		Περιοχή εύρους	300m8000m
Βάρος ≤ 5,5 kg		Ακριβότητα εμβέλειας	± 5m
Ηλεκτρική τροφοδοσία	18·32VDC ((που διαθέτει δυνατότητες προστασίας από ακραίες τάσεις και υπερτάσεις)	Μέθοδος και πρότυπο κωδικοποίησης φωτισμού	Ακριβής κωδικός συχνότητας, με διάρκεια φωτισμού τουλάχιστον 25 δευτερόλεπτα (μπορεί να ρυθμιστεί κωδικοποίηση).
Κατανάλωση 20w (μέσος όρος) 50w (σημεία τιμή)		Βίντεο και αποθήκευση
Διασύνδεση επικοινωνίας Σειριακή θύρα, 1Gbps		Φόρμα φωτογραφίας	JPEG
Διασύνδεση βίντεο 1Gbps, SDI		Μορφή βίντεο	MP4
Θέρμανση περιβάλλοντος		Μορφή κωδικοποίησης	Χ.264Χ.265
Θερμοκρασία λειτουργίας -40°C ∼ 60°C		Πρωτόκολλο βίντεο	ΤΣ,RTSP,RTMP,UDP κλπ.
Θερμοκρασία αποθήκευσης -45°C ∼70°C		Αποθήκευση	128GB
Επίδραση 20g, 11ms





Βασικά χαρακτηριστικά των διπλών άξονων Τρεις αισθητήρες Ηλεκτροοπτική Pod για σύστημα UAV

Αναγνώριση αντικειμένων AI: αναγνώριση ανθρώπου, οχήματος, πλοίου και στόχου
Υποβοηθούμενη από τεχνητή νοημοσύνη κλειδαριά: αυτόματη αναγνώριση και παρακολούθηση στόχων
Α.Ι. Αντι-αποκλειστική παρακολούθηση: Αναγνώριση αντικειμένων υποβοηθούμενη Σταθερή παρακολούθηση Σταθερότητα δύο άξων: ολοκληρωμένη απομόνωση της γωνιακής κίνησης του φορέα
Δύο αισθητήρες φωτογραφίας και καταγραφής: υποστηρίζει μετά την ανάλυση
Ηλεκτρονική σταθεροποίηση εικόνας: σταθερή εμπειρία σε επίπεδο υπο-pixel
Αντισύνδεση καθυστέρησης: κινούμενα αντικείμενα, ακριβής κλειδαριά
Αναγνώριση και παρακολούθηση πολλαπλών αντικειμένων: υποστηρίζει κλειδώματα με πληκτρολόγιο αντικειμένων και κλειδώματα φωνής αντικειμένων
Απομακρυσμένη αναβάθμιση ιστοσελίδας: απομακρυσμένη υποστήριξη, δεύτερο επίπεδο ανταπόκρισης

Επιπτώσεις αναγνώρισης
